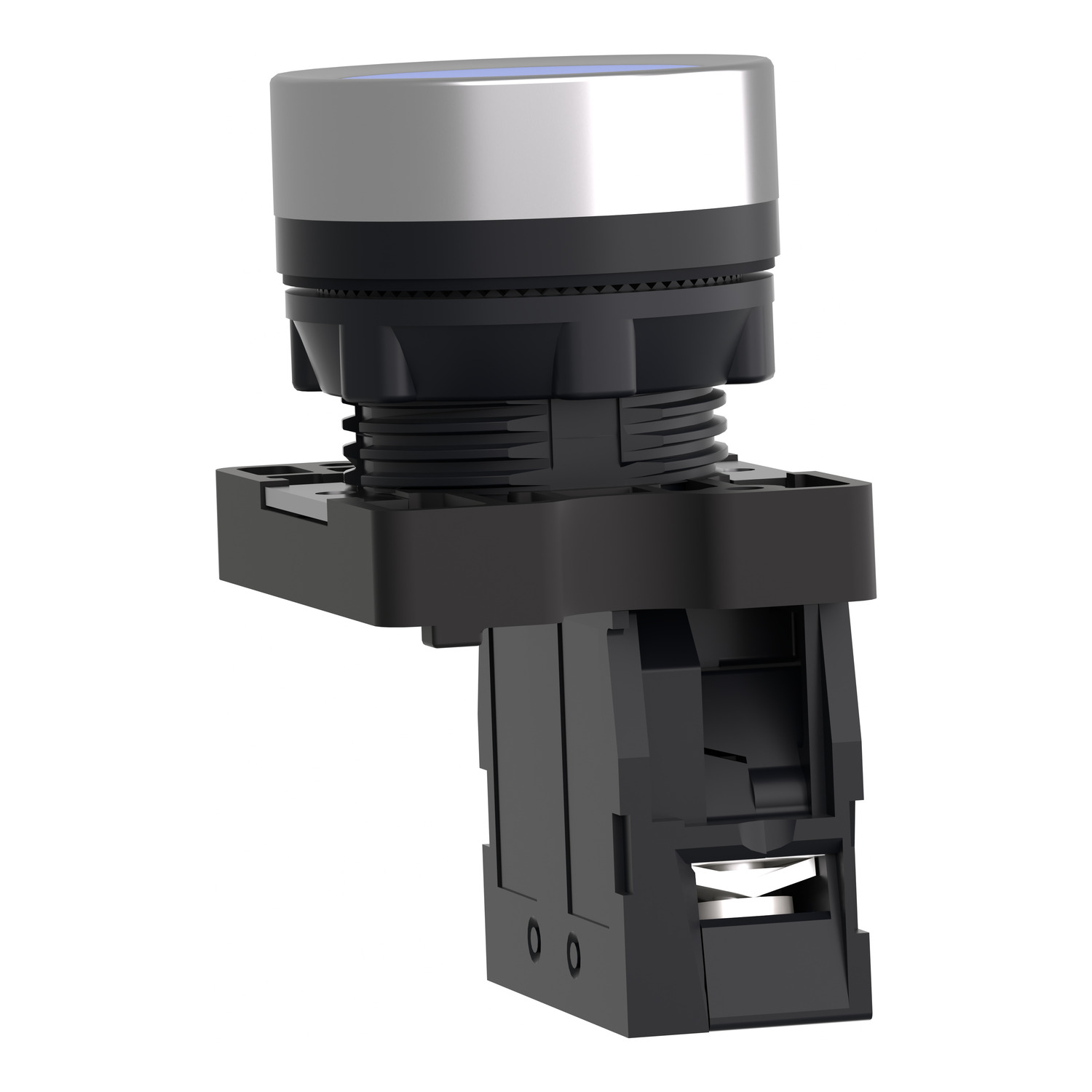

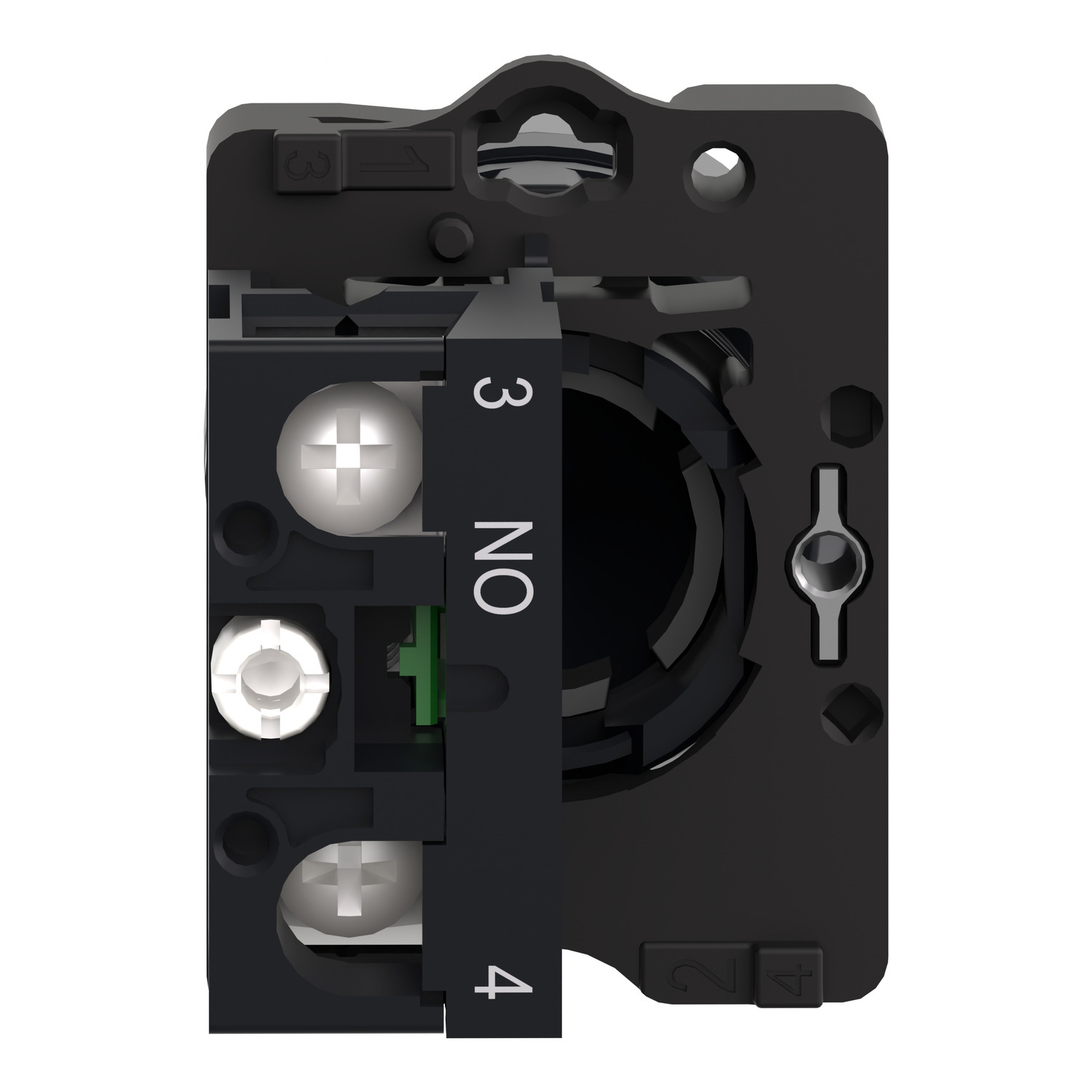

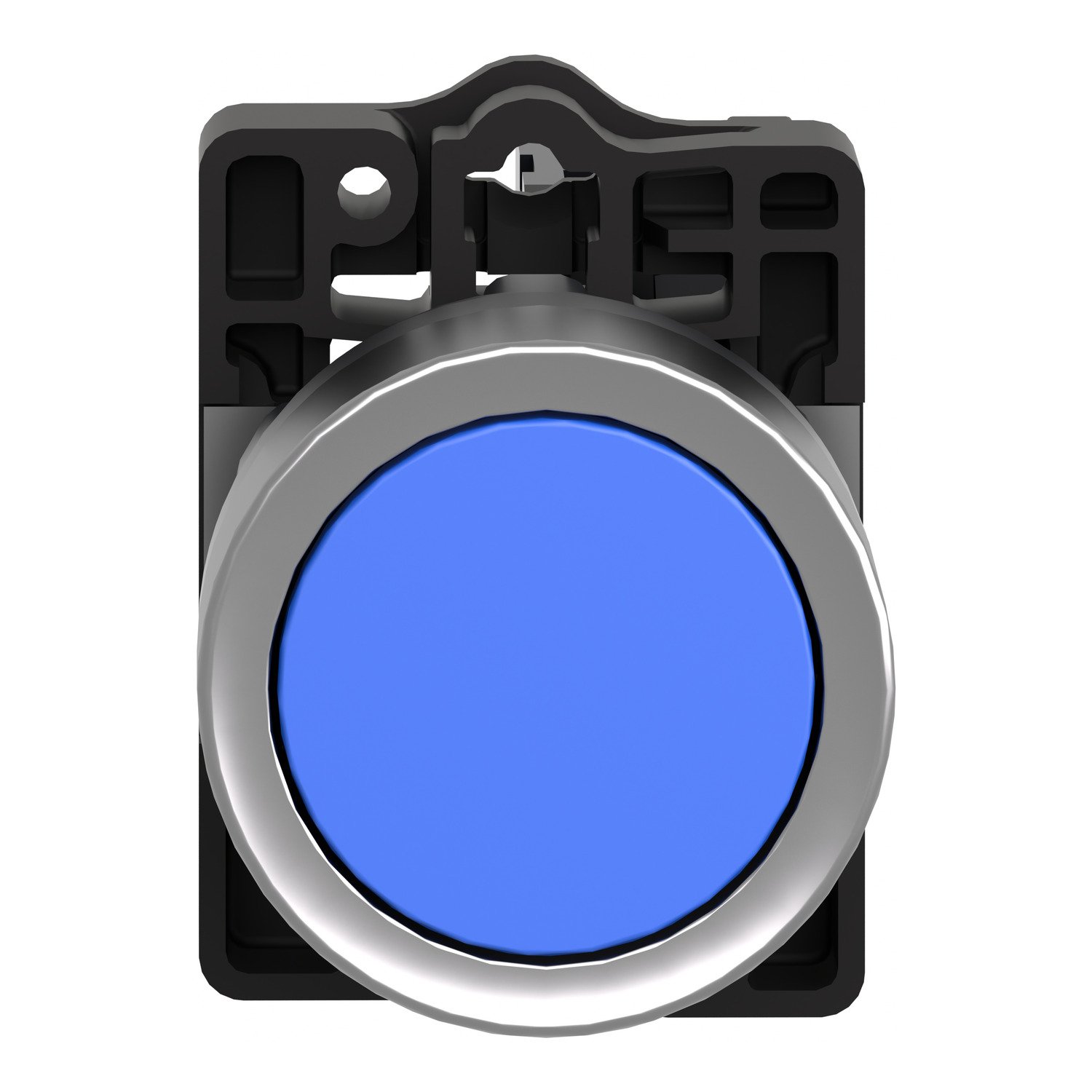

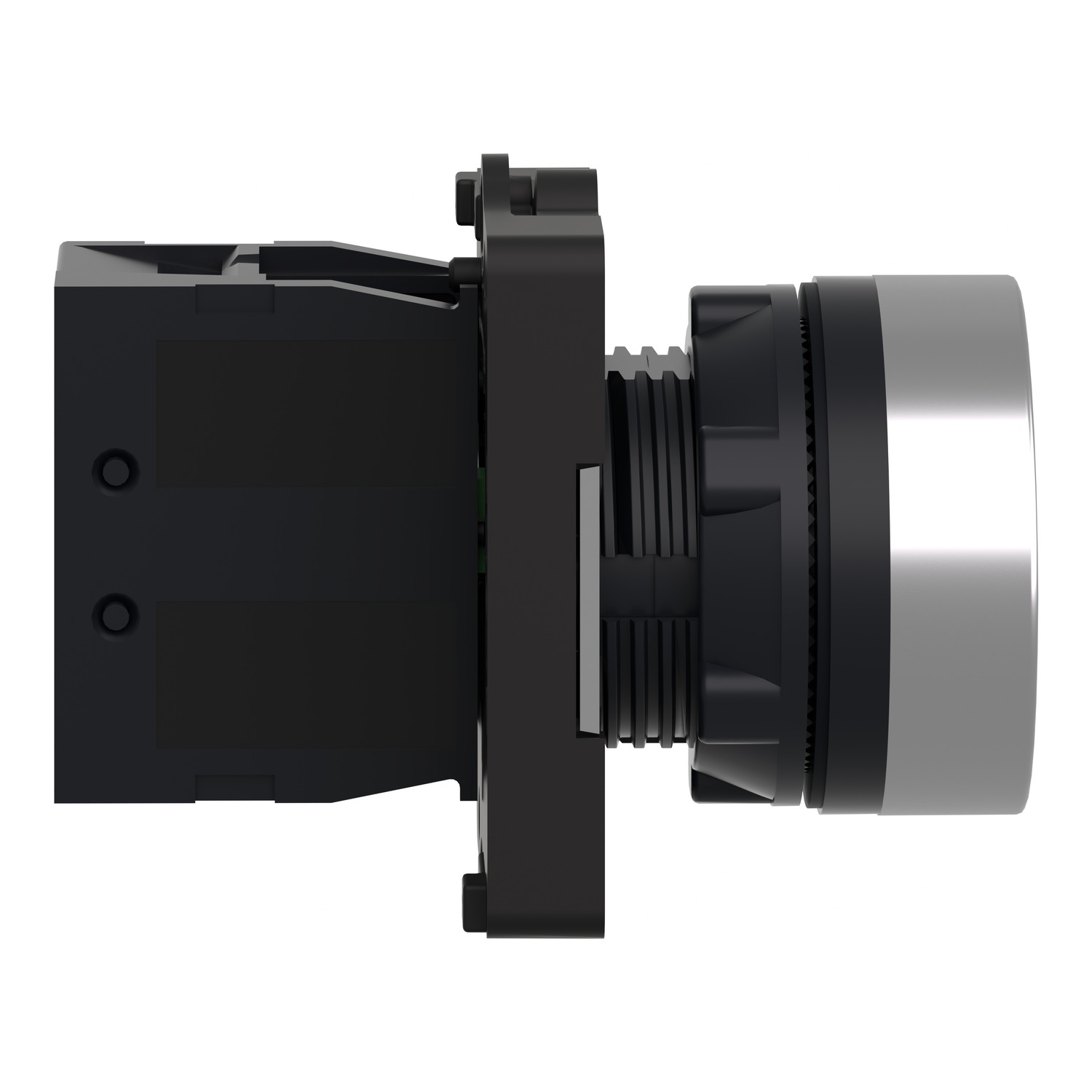

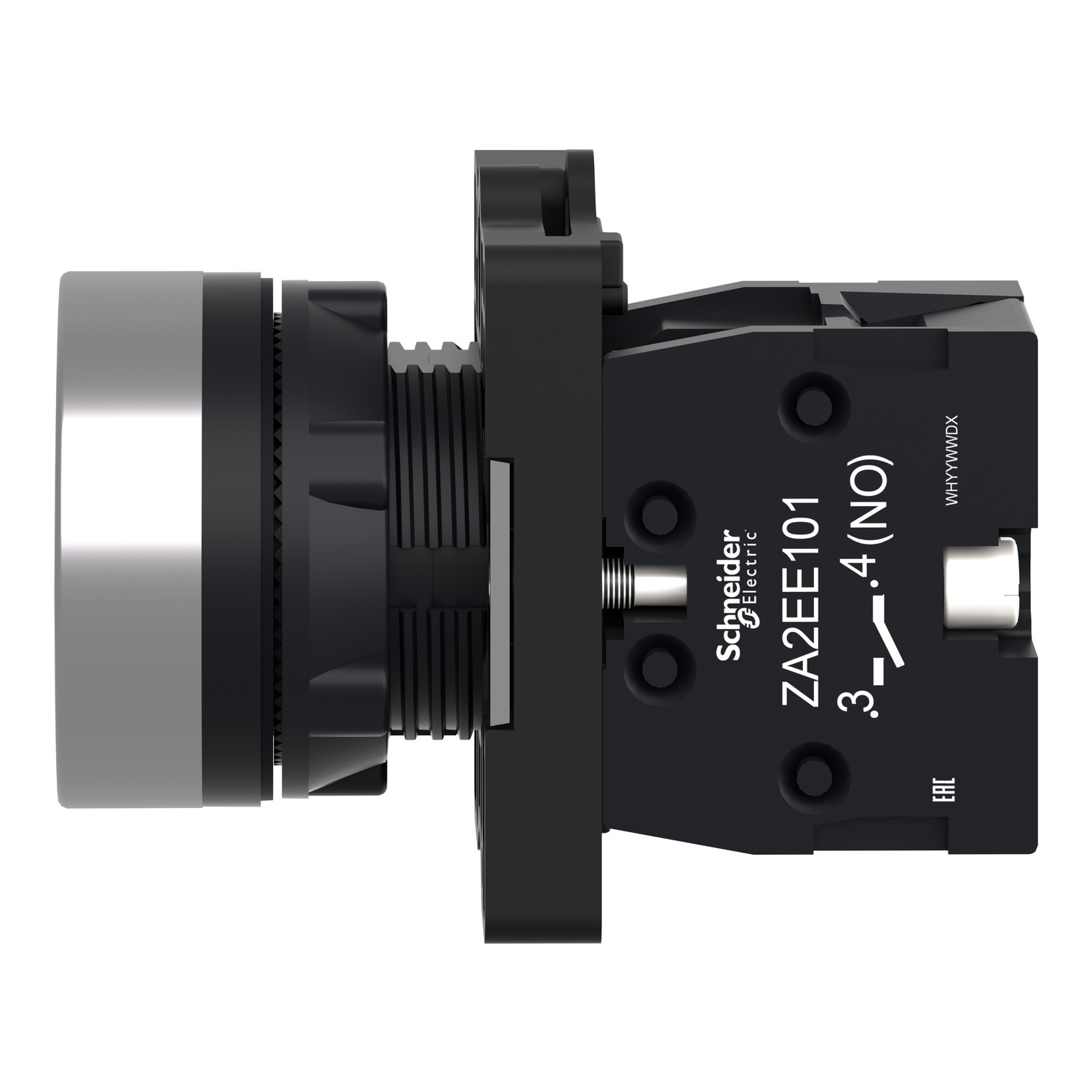

Pulsador completo, Easy Harmony XA2, plástico, enrasado, azul, 22mm, retorno por resorte, sin marcar, 1NO
XA2EA61
| gama de producto | Easy Harmony XVG |
|---|---|
| tipo de producto o componente | Pulsador completo |
| nombre corto del dispositivo | XA2 |
| material del bisel | Plástico |
| material anillo fijación | Plástico |
| diámetro de montaje | 22.5 mm |
|---|---|
| se vende en cantidades indivisibles | 1 |
| tratamiento de protección | TC |
| posición de funcionamiento | Cualquier posición |
| tuercas cautivas | >= 30 x 40 mm panel 1…5 mm |
| modo de fijación | Nuez de fijación 2…2.4 N.m |
| forma del cabezal de unidad de señalización | Round ((*)) |
| tipo de operario | retorno por resorte |
| perfil de operador | Azul empotrable |
| tipo y composición de contactos | 1 NA |
| funcionamiento de contacto | Corte lento |
| endurancia mecánica | 1500000 ciclos |
| conexiones – terminales | Borne de tornillo >= 1 x 0.22 mm² Borne de tornillo <= 1 x 2,5 mm² Borne de tornillo >= 1 x 0.5 mm² Terminales Faston 6.3 mm |
| par de apriete | 0.8 N.m |
| protección contra cortocircuito | 10 A fusible gL IEC 60269-1 |
| (lth) corriente térmica convencional de aire libre | 10 A |
| [Ui] tensión asignada de aislamiento | 600 V IEC 60947-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV IEC 60947-1 |
| (le) corriente operacional | 3 A 240 V AC-15 A600 0.27 A 250 V DC-13 Q600 |
| durabilidad eléctrica | 500000 ciclos AC-15 3 A 230 V 60 cyc/mn 0.5 IEC 60947-5-4 500000 ciclos DC-13 0.2 A 110 V 60 cyc/mn 0.5 |
| montantes funcionales | Λ < 10exp(-8) 24 V |
| anchura | 30 mm |
| altura | 42 mm |
| profundidad | 54.7 mm |
| peso del producto | 0.032 kg |
| color de lentes o tapa/operador | Azul |
| tipo de operador | Retorno por resorte |
| temperatura ambiente de almacenamiento | -40…70 °C |
|---|---|
| temperatura ambiente de funcionamiento | -25…55 °C |
| categoría de sobretensión | Class I IEC 536 |
| grado de protección IP | IP65 IEC 60529 |
| grado de protección IK | IK03 IEC 60529 |
| normas | IEC 60947-1 GB 14048.1 IEC 60947-5-1 GB 14048.5 |
| certificaciones de producto | CE CCC |
| resistencia a las vibraciones | 10 gn 40…500 Hz IEC 60068-2-6 |
| resistencia a los choques | 70 gn 11 ms aceleración de media onda sinusoidal IEC 60068-2-27 |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 4.000 cm |
| Paquete 1 Ancho | 11.000 cm |
| Paquete 1 Longitud | 16.000 cm |
| Paquete 1 Peso | 46.000 g |
| Tipo de unidad de paquete 2 | BB1 |
| Número de unidades en el paquete 2 | 10 |
| Paquete 2 Altura | 40.000 cm |
| Paquete 2 Ancho | 160.000 cm |
| Paquete 2 Longitud | 110.000 cm |
| Paquete 2 Peso | 460.000 g |
| Tipo de unidad de paquete 3 | S02 |
| Número de unidades en el paquete 3 | 100 |
| Paquete 3 Altura | 15.000 cm |
| Paquete 3 Ancho | 30.000 cm |
| Paquete 3 Longitud | 40.000 cm |
| Paquete 3 Peso | 4.700 kg |
