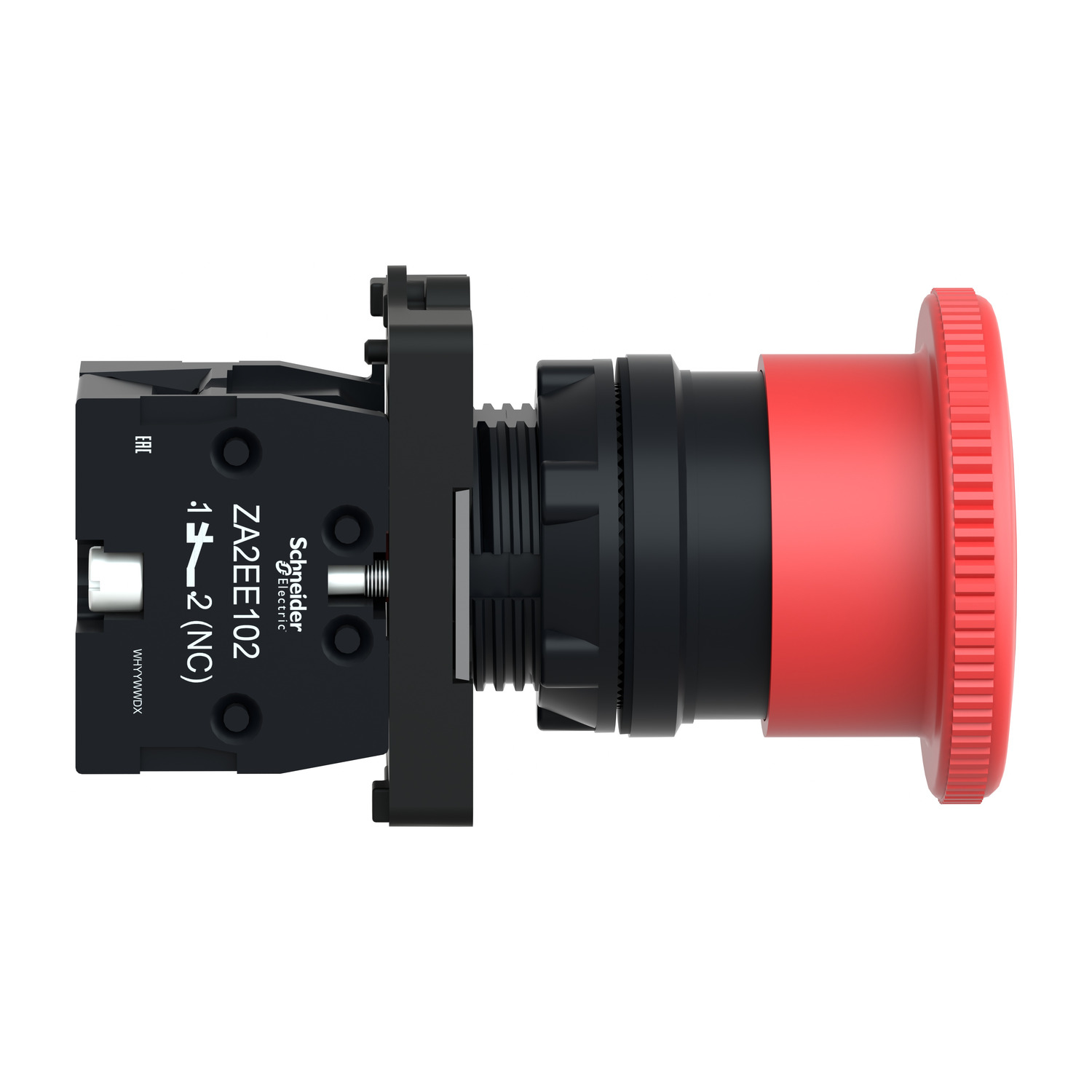

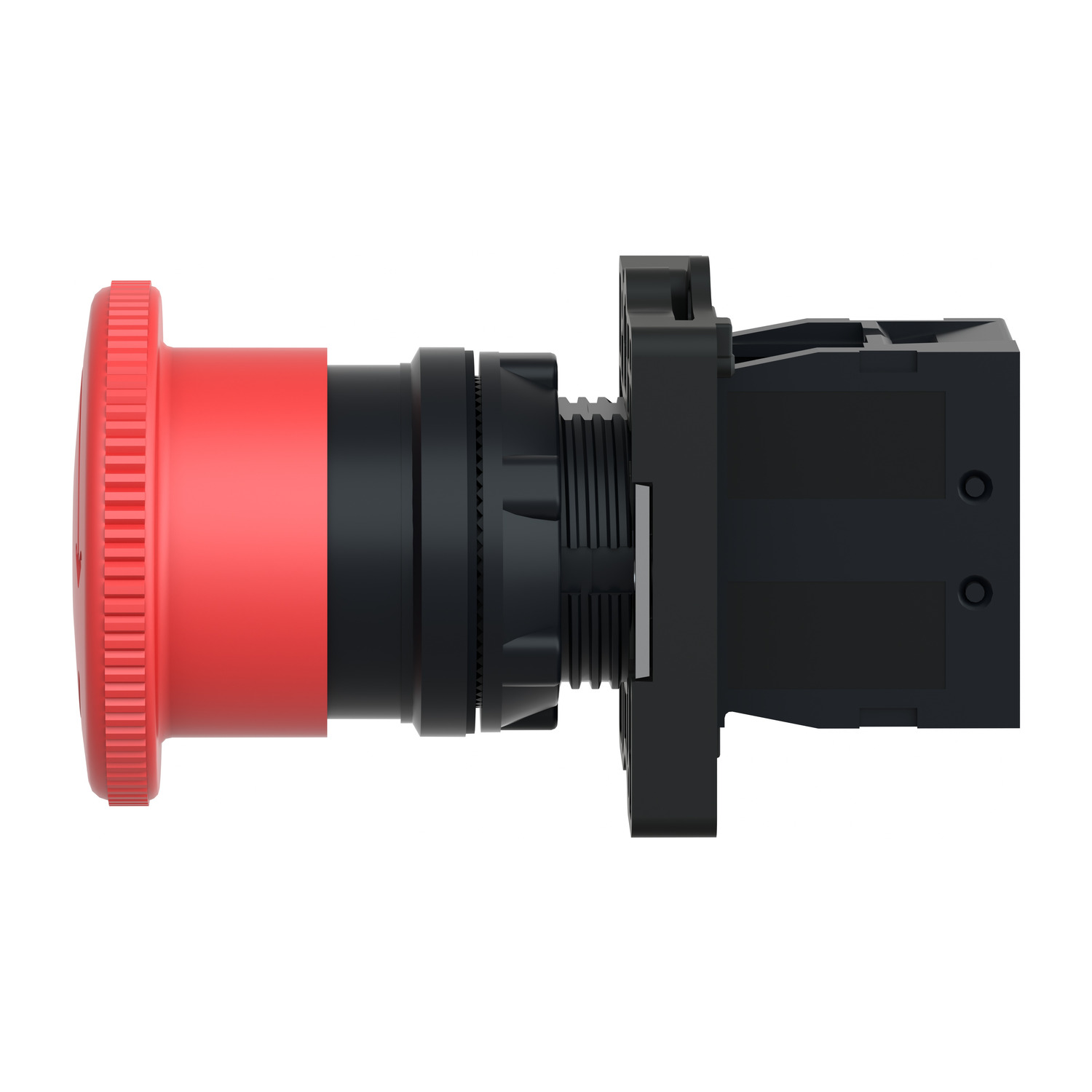

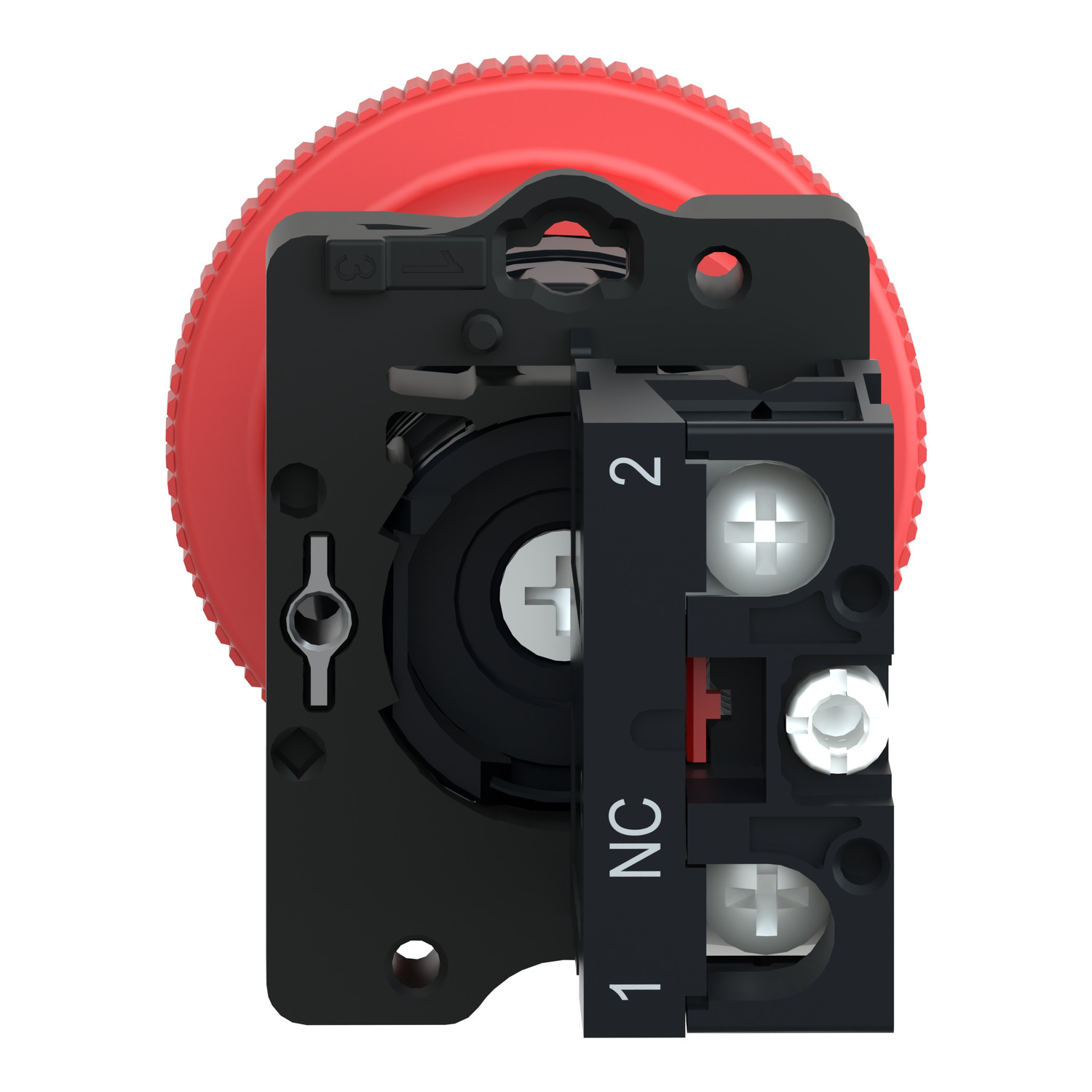

Complete emergency switching off push button, Easy Harmony XA2, plastic, red mushroom 40mm, 22mm, turn to relevador ase, 1NC
XA2ES542
| gama de producto | Easy Harmony XVG |
|---|---|
| tipo de producto o componente | Pulsador de apagado de emergencia completo |
| nombre corto del dispositivo | XA2 |
| material del bisel | Plástico |
| diámetro de montaje | 22.5 mm |
| posición de funcionamiento | Cualquier posición |
|---|---|
| metros dispositivo | Agujero para fijación 22 mm |
| tuercas cautivas | >= 30 x 40 mm panel 1…5 mm |
| forma del cabezal de unidad de señalización | Round ((*)) |
| tipo de operario | Girar para desenclavar |
| resetear | Girar para liberar |
| perfil de operador | Rojo mushroom Ø 60 mm |
| color de lentes o tapa/operador | Rojo |
| tipo y composición de contactos | 1 NC |
| funcionamiento de contacto | Corte lento |
| apertura positiva | Con contacto NC |
| endurancia mecánica | 100000 ciclos |
| conexiones – terminales | Borne de tornillo >= 1 x 0.22 mm² Borne de tornillo <= 1 x 2,5 mm² Borne de tornillo >= 1 x 0.5 mm² Terminales Faston 6.3 mm |
| par de apriete | 0.8 N.m |
| protección contra cortocircuito | 10 A fusible gL IEC 60269-1 |
| [Ui] tensión asignada de aislamiento | 600 V IEC 60947-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV IEC 60947-1 |
| (le) corriente operacional | 3 A 240 V AC-15 A600 0.27 A 250 V DC-13 Q600 |
| durabilidad eléctrica | 500000 ciclos AC-15 3 A 230 V 60 cyc/mn 0.5 IEC 60947-5-4 500000 ciclos DC-13 0.2 A 110 V 60 cyc/mn 0.5 IEC 60947-5-4 |
| montantes funcionales | Λ < 10exp(-8) 24 V |
| altura | 30 mm |
| anchura | 42 mm |
| profundidad | 74.2 mm |
| peso del producto | 0.058 kg |
| tipo de operador | Enganche mecánico |
| tratamiento de protección | TC |
|---|---|
| temperatura ambiente de almacenamiento | -40…70 °C |
| temperatura ambiente de funcionamiento | -25…55 °C |
| categoría de sobretensión | Class I IEC 536 |
| grado de protección IP | IP65 conforming to IEC 60068-2-27 |
| grado de protección IK | IK03 |
| normas | IEC 60947-1 GB 14048.1 GB 14048.5 IEC 60947-5-1 IEC 60529 |
| certificaciones de producto | CCC CE |
| resistencia a las vibraciones | 10 gn 40…500 Hz IEC 60068-2-6 |
| resistencia a los choques | 70 gn 11 ms aceleración de media onda sinusoidal IEC 60068-2-27 |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 4.000 cm |
| Paquete 1 Ancho | 5.000 cm |
| Paquete 1 Longitud | 7.000 cm |
| Paquete 1 Peso | 57.000 g |
| Tipo de unidad de paquete 2 | S02 |
| Número de unidades en el paquete 2 | 70 |
| Paquete 2 Altura | 15.000 cm |
| Paquete 2 Ancho | 30.000 cm |
| Paquete 2 Longitud | 40.000 cm |
| Paquete 2 Peso | 4.305 kg |
| Tipo de unidad de paquete 3 | P06 |
| Número de unidades en el paquete 3 | 1120 |
| Paquete 3 Altura | 75.000 cm |
| Paquete 3 Ancho | 80.000 cm |
| Paquete 3 Longitud | 60.000 cm |
| Paquete 3 Peso | 76.880 kg |
